ASUS x5daf non si accende – Schermo Nero – Sfarfallio – Non parte – Riparazione

ASUS  x5daf non si accende – Schermo Nero – Sfarfallio – Non parte – Riparazione

Il nostro Notebook ASUS  x5daf  o un’altra qualsiasi di quelle che vedete elencate non parte più. Se proviamo ad accenderlo lo schermo a volte rimane completamente nero pur accendendosi il led di Power, altre volte genera strani sfarfallii che però non producono assolutamente l’avvio del sistema.

Il centro di assistenza al quale lo abbiamo portato sostiene che si tratta della famigerata Mother Board per cui la sostituzione è impossibile o quantomeno ” non ne vale la pena “.

In verità questo difetto è di “relativamente ” facile soluzione.Anche se per questo modello di notebook è un po’ “lavorata”. A patto d’avere un po’ di manualità potete procedere con quanto vi illustro

Se un Notebook ASUS  x5daf manifesta questo comportamento, molto probabilmente ( diciamo al 95% ) la causa sta tutta nella scheda grafica.

Questi NB ASUS  x5daf  montano una scheda grafica generalmente con chip grafico NVIDIA … il problema sta nel fatto che, per effetto del riscaldamento e contemporaneamente per la distorsione meccanica provocata dai fermi dell’aletta di raffreddamento, la GPU ( il chip principale della scheda grafica ) tende a dissaldarsi.

Seguendo questa semplice guida torneremo a far funzionare perfettamente il nostro Notebook ASUS  x5daf  come fosse nuovo.

Questo è quello che succede quando non parte, lo schermo è nero ( black screen ) o sfarfalla mentre il led del power è acceso ma il notebook non da segni di vita ( si vede poco il led verde del Power ma via garantisco che è acceso!)ASUS X5DAF non si accende - Black Screen

La prima cosa che dobbiamo fare, a computer spento  è capovolgere il notebook ,estrarre la batteria e togliere 5 viti ( 4 sul bordo dello chassis e una sotto la batteriaASUS X5DAF smontaggio fondo

Eliminato il coperchio, rimuoviamo la ventola di raffreddamento svitando le viti indicate e disconnettendo il connettore indicato

Procediamo alla rimozione di Hard Disk, Cd Rom, e connettore del lettore di schede di memoria e di tutte le viti che bloccato la mother board che potremo sfilare estraendola verso sinistra ( guardando la foto ) dopo aver tolto la vite ed i connettori al di sotto della tastieraASUS X5DAF rimozione mother board

La tastiera si toglie facendo un po’ di leva sui fermi ( 4 o 5 ) come in foto

ASUS X5DAF rimozione tastiera

A di sotto svitiamo la vite ed estraiamo i connettori

Possiamo estrarre la scheda madre del nostro Notebook ASUS  x5daf da sottoporre all’operazione di ReflowASUS X5DAF mother board reflow

Finalmente siamo pronti a completare la riparazione del nostro  NB ASUS  x5daf per tornare ad accenderlo…

Adesso, purtroppo, devo darvi ( a molti ) una spiacevole notizia; ci sono infatti 2 modi per completare questa riparazione di Reflow:

  1. Professionale, se disponete di una stazione di saldatura ad aria o ad infrarossi
  2. Non professionale negli altri casi…

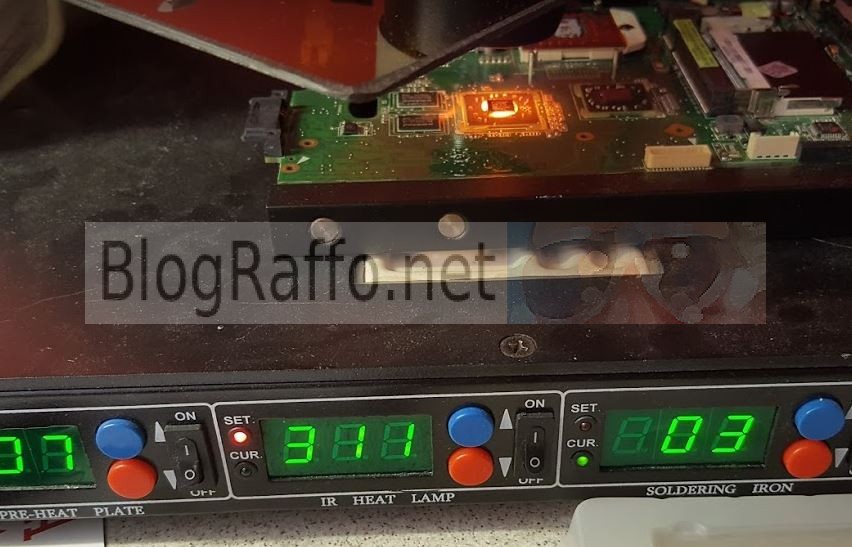

Nel primo caso basterà mettere la scheda sulla stazione saldante e impostare una temperatura di preriscaldamento di 185C° e di saldatura di 310C°… preriscaldate per circa 3 minuti e saldate per circa 3 minuti… la scheda sarà come nuova!

ASUS X5DAF reflow 1

ASUS X5DAF reflow 2

( in caso di stazione ad aria effettuate il riscaldamento della GPU a circa 350C° per circa 1 minuto ma dopo aver portato tutta scheda ad alta temperatura in almeno 3 minuti ).

In “economia” potete comunque tentare il reflow della GPU della vostra scheda grafica ( sarebbe quella che vi indico nella foto con un cerchio )utilizzando un phon ad alta temperatura ( molto a lungo…anche 10 minuti!!!) o una pistola sverniciatutto ( a bassa potenza ) per circa 3/4 minuti, sempre avendo cura di scaldare un po’ tutta la scheda prima di procedere ad insistere sulla GPU…

Rimontate tutto seguendo il percorso inverso a quello illustrato, e vedrete che il vostro NB tornerà a vivere.

Per dubbi o suggerimenti…ci scriviamo nei commenti!!!
