Configuriamo Telefoni Cisco SPA5XX IP con Elastix – Asterisk – Freebpx

Configuriamo Telefoni Cisco SPA5XX IP con Elastix – Asterisk – Freebpx

Avete acquistato un telefono VOIP IP CISCO serie SPA  5XX ( come SPA504 SPA508 SPA509 etc ) e dovete connetterlo al vostro centralino Elastix o Freepbx o comunque Base Asterisk…quelle che seguono sono le semplici istruzioni da seguire.

Per connettere un telefono CISCO SPA 5XXX avete bisogno delle seguenti informazioni :

  • Indirizzo IP del telefono sulla rete
  • Parametri di configurazioni di un Interno ( extension ) di Asterisk

Dando per scontato che chi legge questo articolo sa di cosa stiamo parlando, tralascio la configurazione dell’interno SIP su Asterisk che si fa nel modo solito e senza alcuna particolare specifica, e vediamo, invece, come utilizzare le solite informazioni per configurare il telefono CISCO SPA5XXX sul centralino elastix

Configurazione di un CISCO SPA 5XXX su eleastix

Per prima cosa dobbiamo identificare il nostro telefono sulla rete alla qale è collegato, quindi dopo aver acceso e collegato il telefono premete il tasto Menu

e dalla lista scendiamo fino all’opzione NETWORK che ci permette di visualizzare e modificare i parametri di rete e facciamo click sul tasto corrispondente alla selezione

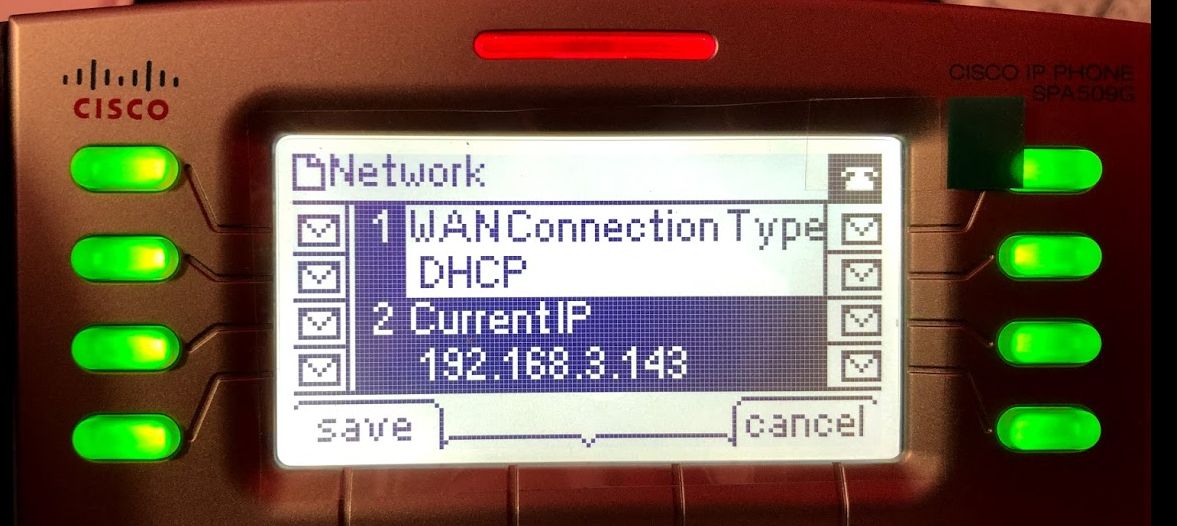

Visualizzeremo  subito l’indirizzo IP assegnato al telefono ( il telefono Deve essere collegato su una rete funzionante ed operativa )



Connessione al configuratore WEB del CISCO SPA 5XXX

Individuato l’IP del telefono possiamo passare alla configurazione vera e propria.

Aprite un navigatore per il Web ( Firefox, Chrome, Safari, Opera etc ) e sulla barra degli indirizzi digitiamo L’IP trovato

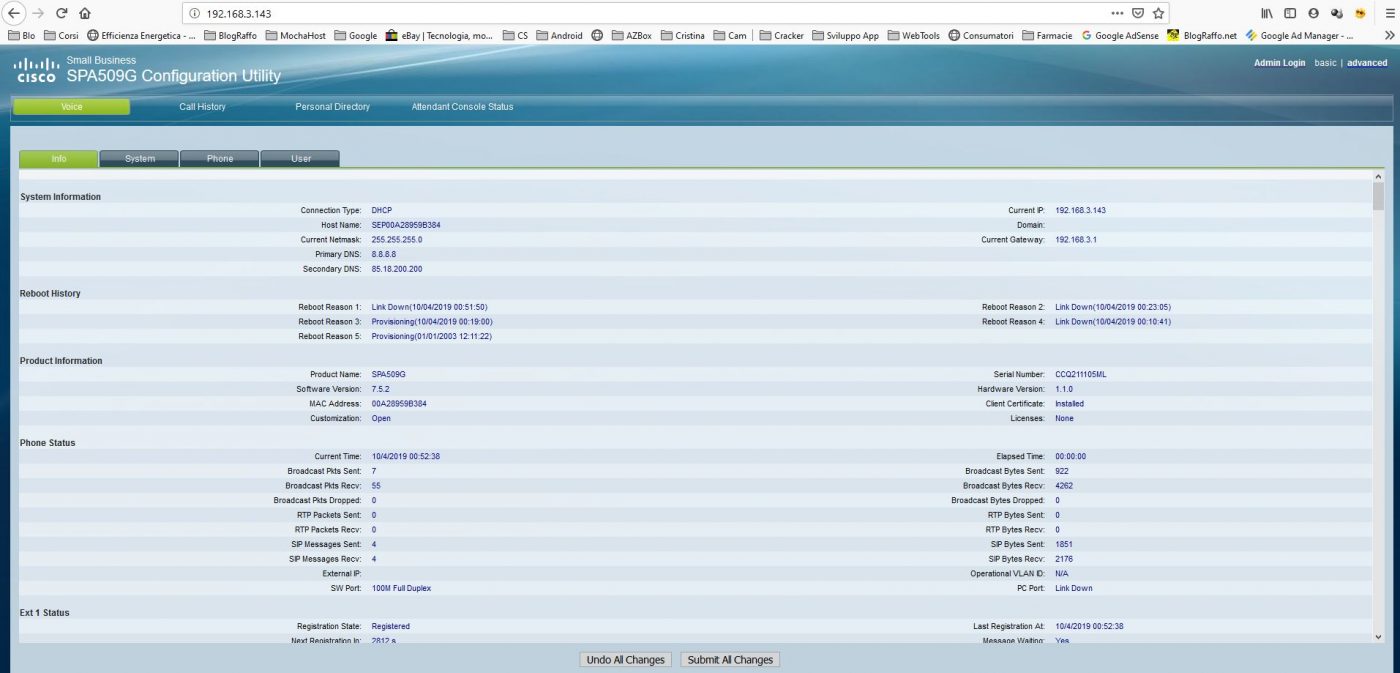

Ci si presenterà il menu di configurazione di CISCO SPA 5XXX.

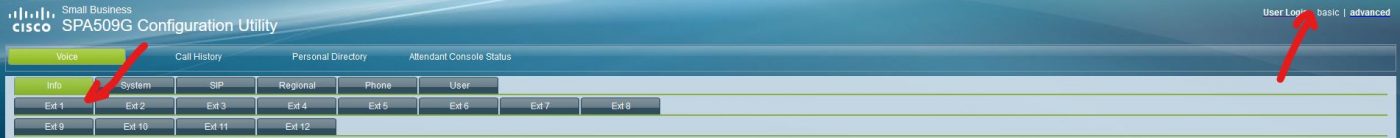

In alto a destra facciamo click su Admin Login ( e digitiamo l’eventuale password se impostata )… scegliamo poi l’EXTension da configurare ( ovviamente se si tratta della prima configurazione sceglieremo EXT1 )

Vi ricordo che questi telefoni possono registrarsi contemporaneamente su più Account SIP

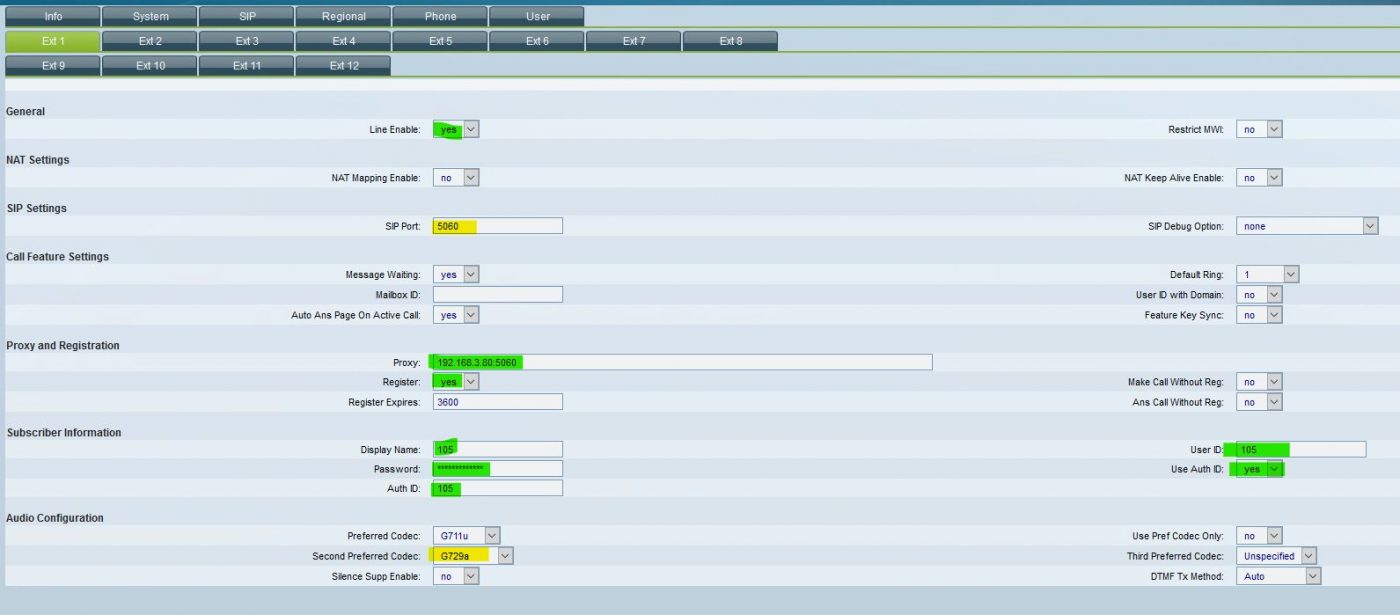

Andiamo ad inserire i parametri del nostro centralino che evidenzio con il verde. In giallo, invece , i parametri che potreste voler cambiare

Terminato l’inserimento potete fare click su SUBMIT ALL CHANGES che farà riavviare il telefono e inserirà i nuovi parametri che saranno attivi dopo il riavvio del telefono.

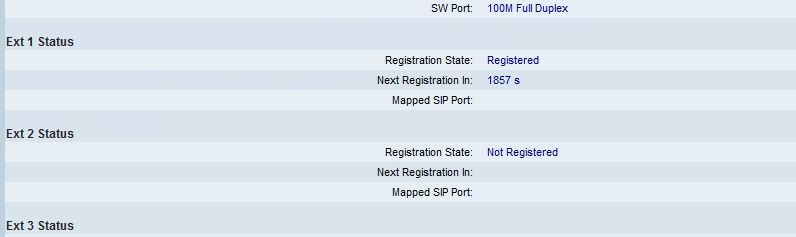

Potete verificare la corretta registrazione riaccendendo al menu di CISCO SPA5XXX e visualizzando lo stato delle varie EXT in basso nella prima pagina.

per dubbi o suggerimenti...ci scriviamo nei commenti!!!

Configuriamo Telefoni Cisco SPA5XX IP con Elastix – Asterisk – Freebpx

Un commento su “Configuriamo Telefoni Cisco SPA5XX IP con Elastix – Asterisk – Freebpx

  1. Salve a tutti, approfittando della forzata permanenza in casa, volevo cortesemente sapere se qualcuno ancora ricorda come configurare il centralino Cisco spa9000. In pratica ho riportato tutto alle impostazioni di fabbrica, ho configurato i parametri di 4 linee voip. Il mio impianto è composto da spa9000 e 4 telefoni spa504g il tutto aggiornato agli ultimi firmware.
    Premetto che le 4 linee funzionano sia in ingresso che in uscita come anche i 4 interni. Ho programmato con il dial plan nel 9000 in modo che i telefoni con il tasto 9 aggancino L1, con 8 L2 con 7 L3 e con 6 L4. Il difficile è ora configurare i 4 tasti accanto al display dei telefoni in modo che il primo agganci L1, il secondo L2, il terzo L3 e il quarto L4 su tutti i telefoni. Inoltre riuscire a sapere sul display dei telefoni su quale linea arriva una chiamata dall’esterno. Attualmente premendo uno qualsiasi dei 4 tasti si ascolta solo il tono di invito alla composizione di numeri interni e per accedere al tono per comporre numeri esterni in uscita devo digitare 9 oppure 8, 7, 6. All’arrivo di una chiamata dall’esterno compare l’id del chiamante ma non si riesce a capire su quale delle 4 linee esterne hanno chiamato.Penso di essermi espresso in modo da far capire la problematica ed ogni suggerimento e ben accetto. Ringrazio. Rino
